Datalogger lzqj - Schrack&meranie

Elektromer LZQJ-XC má integrované rôzne rozhrania a pripravené miesto na zásuvné moduly, ktoré ďalej rozširujú jeho funkčné a komunikačné možnosti.

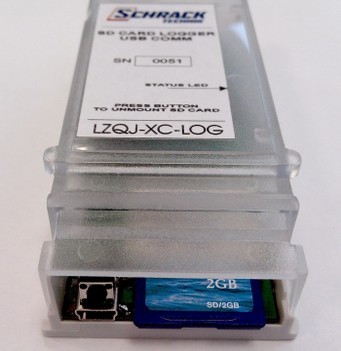

Zásuvný modul LOG umožňuje dlhodobý záznam rôznych merateľných elektrických veličín na SD kartu v rýchlom slede. Pôvodné funkcie elektromera nie sú pritom nijako ovplyvnené. Analýzou týchto doteraz nevyhodnocovaných údajov a záznamov je k dispozícii ďalší (perspektívny, doteraz nepoužívaný) nástroj na posudzovanie kvality elektriny a stavu siete, predovšetkým v súvislosti s narastajúcim fenoménom deformácie prúdov novodobými spotrebičmi (úsporné žiarovky, spotrebná elektronika, plánované nabíjačky elektromobilov a pod.) a novými typmi zdrojov (FVE, iné druhy malých rozptýlených OZE).

Parametre

•  Záznam veličín U, I, P, Q1, dátum, čas
•  Formát údajov: *.txt
•  Frekvencia zápisu cca 10/min
•  Záznamové médium: SD karta (nie SDHC) do veľkosti 2 GB, formát FAT16
•  Možnosť vloženia a výberu karty počas prevádzky prístroja (hot plug in) použitím tlačidla STOP
•  Prídavný USB port, konektor mini USB, ktorý alternuje s funkciou záznamu. Je funkčný pri vybratej SD karte.

Údaje zo záznamu loggera

Modul LZQJ-XC-LOG pracuje autonómne, nie je závislý od ďalších pripojených zariadení. Údaje uložené na jeho SD karte je možné spracovávať tabuľkovým procesorom (Excel) alebo účelovým aplikačným programom.
Na rozdiel od základných veličín zaznamenávaných v elektromere, tu zaznamenané údaje umožňujú hlbšiu analýzu. Dostávame možnosť sledovať vlastnosti siete, efektívnosť využívania elektriny a špecifikovať veľkosť navýšenia strát oproti minimálne možným a taktiež, dokážeme analyzovať ich štruktúru (straty spôsobené fázovým posunom, vyššími harmonickými, nesymetriou odberu). K dispozícii sú najmä: zdanlivý fázový výkon, zdanlivý aritmetický a správny celkový výkon, deformačné výkony, celkové harmonické skreslenie, koeficient zvýšenia strát.
Modul LZQJ-XC-LOG bol navrhnutý a vyrobený v spolupráci s firmou ORA, s.r.o. Bratislava.

LZQJ-XC-LOG bol ocenený ako Najúspešnejší exponát veľtrhu ELO SYS 2011.

Predseda hodnotiacej poroty prof. Viktor Smieško (vľavo) odovzdáva ocenenie Ing. Igorovi Chrapčiakovi, konateľovi Schrack technik
